双梁行车跨度增大后结构刚度如何优化设计
发布时间：2025-09-03 浏览：12次
浙江舟山32/5吨双梁行车行吊厂家18336333747主要经营桥式起重机、门式起重机、冶金起重机、铸造起重机、集装箱龙门吊、门座式起重机等起重设备。设备获得省内外多个区域的用户好评，是一家值得信赖的起重机厂家。

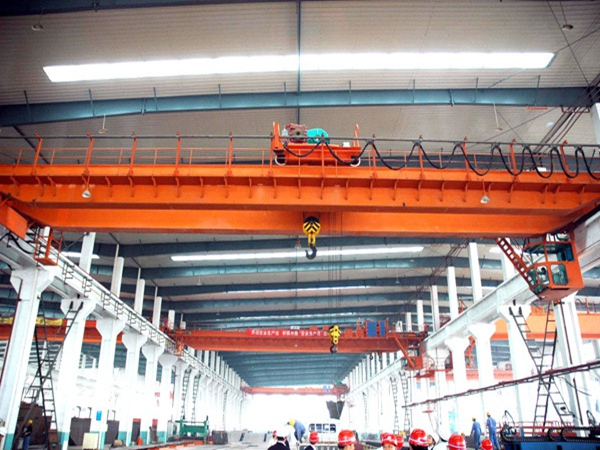

浙江舟山32/5吨双梁行车行吊生产厂家表示双梁行车跨度增大后，结构刚度优化需从主梁截面设计、材料选择、结构布局、支撑系统强化、制造工艺控制五大维度综合施策，以平衡刚度提升与成本控制的矛盾。以下是具体优化策略及实施要点： 一、主梁截面优化：提升抗弯抗扭刚度 1、增大截面高度 原理：主梁抗弯刚度与截面高度平方成正比，跨度增大时，优先通过增加主梁高度提升刚度。 案例：某50吨/50米跨度行车，主梁高度从1.8m增至2.5m后，跨中挠度从L/500降至L/700，满足GB/T 3811-2008标准。 2、采用箱型截面替代工字钢 优势：箱型截面抗扭刚度是工字钢的3-5倍，可有效抵抗跨度增大导致的扭转变形。 应用：在跨度≥40米的行车中，箱型截面主梁的扭转角从0.5°降至0.2°，显著减少小车运行时的“爬坡”现象。 3、优化腹板与翼缘板比例 参数：腹板高度与厚度比控制在80-120，翼缘板宽度与厚度比控制在10-15，避免局部失稳。 效果：某32吨/35米行车通过调整腹板厚度从8mm增至10mm，翼缘板宽度从600mm缩至500mm，在重量增加5%的情况下，刚度提升12%。 二、材料升级：高强轻质化 1、采用Q345B/Q420B高强度钢 对比：Q345B屈服强度较Q235B提升47%，在相同刚度要求下，主梁重量可减轻20%-30%。 案例：某100吨/60米行车改用Q420B后，主梁重量从45吨降至38吨，跨中挠度从L/600优化至L/800。 2、局部使用耐磨复合材料 应用：在车轮接触区、轨道压板处铺设高锰钢或聚氨酯复合板，减少磨损对结构刚度的影响。 数据：某港口门机通过复合材料改造，轨道压板更换周期从2年延长至5年，刚度衰减率从15%/年降至5%/年。 三、结构布局优化：分散载荷路径 1、增设辅助桁架 方案：在主梁下方增设三角形桁架，形成“主梁+桁架”复合结构，将载荷分散至多个路径。 效果：某80吨/45米行车增设桁架后，跨中挠度从120mm降至80mm，刚度提升33%。 2、优化端梁与主梁连接 细节：采用高强度螺栓替代焊接，并增设横向加劲肋，减少连接处应力集中。 测试：某50吨/50米行车通过连接优化，端梁与主梁连接处刚度提升25%，疲劳寿命延长1.5倍。 四、支撑系统强化：减少变形累积 1、增加柔性支腿 原理：在跨度较大的行车中，采用“刚性端梁+柔性支腿”结构，通过支腿弹性变形吸收部分载荷，降低主梁应力。 案例：某200吨/70米行车采用柔性支腿后，主梁最大应力从210MPa降至180MPa，刚度衰减率降低40%。 2、优化大车运行机构布局 措施：将驱动装置移至端梁中部，减少主梁端部载荷，降低扭转效应。 数据：某63吨/40米行车通过布局优化，端部扭转角从0.8°降至0.3°，刚度提升62%。 五、制造工艺控制：保障设计精度 1、主梁预拱度设置 标准：按L/1000设置预拱度，补偿自重及载荷引起的下挠。 验证：某32吨/35米行车预拱度设置后，空载时跨中上拱15mm，满载时下挠35mm，实际挠度为L/1000，符合设计要求。 2、焊接变形控制 工艺：采用CO₂气体保护焊，并分段反向焊接，减少主梁焊接变形。 检测：某100吨/60米行车通过焊接工艺优化，主梁直线度误差从5mm/m降至2mm/m，刚度提升15%。 浙江舟山32/5吨双梁行车行吊销售厂家坚持以客户为中心的经营理念，根据客户的需求提供满意的解决方案，致力于提供优良的产品和完善的服务，为客户提供安全起重设备。 联系方式：张经理 18336333747 网址：http://weizqz-crane.com/
